TERMOELEMENTI
OTPORNI
TERMOELEMENTI ZA DIMNE KANALE
sa priključnomglavom i vratnom cijevi
Područje primjene
Za temperature do
700°C
IZVEDBA
Zaštitna cijev
Tip: A prema DIN 43763,
emajlirana
Materijal: Nelegirani čelik ø15x3mm
Priključna glava
Tip: B prema DIN 43729
Materijal: Silumin-tlačni lijev
Zaštita: IP 54 prema DIN 40050
Prirubnica: Temper ljev (B Tel 35)
pomična po
zaštitnoj cijevi
Mjerni uložak izmjenjiv, cijev ø 8mm
Materijal: W.Nr. 1.4571 (È.4574)
Mjerni otpor: Pt 100, prema DIN IEC 751,
klasa B
|
Temperatura |
Termopar |
Zaštitna cijev |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
do 700°C |
Fe-CuNi ø1mm |
St. 35.8 (È.1214) emajlirana ø15x3 |
500 |
525 |
|
|
710 |
535 |
||||
|
1000 |
1025 |
||||
|
1400 |
1425 |
||||
|
500 |
525 |
||||
|
710 |
535 |
||||
|
1000 |
1025 |
||||
|
1400 |
1425 |
||||
|
NiCr-Ni ø1mm |
St. 35.8 (È.1214) emajlirana ø15x3 |
500 |
525 |
||
|
710 |
535 |
||||
|
1000 |
1025 |
||||
|
1400 |
1425 |

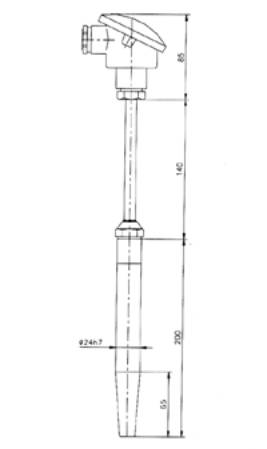

TERMOELEMENTI ZA UVARIVANJE
sa priključnom
glavom i vratnom cijevi
Područje primjene
Za temperature do
500°C i tlak do 450 bar
IZVEDBA
Zaštitna cijev
Tip: D
prema DIN 43763, s koničnim završetkom i unutarnjim navojem M18x1,5 za vratnu
cijev
Materijal: W.Nr. 1.7335 (È.7400)
W.Nr. 1.7380
(È.7401)
Optereæenje vidi dijagram III i IV
Priključna glava
Tip: B prema DIN 43729
Materijal: Silumin-tlačni lijev
Zaštita: IP 54 prema DIN 40050
Mjerni uložak izmjenjiv, cijev ø 6mm
Materijal: W.Nr. 1.4571 (È.4574)
Mjerni otpor: Pt 100, prema DIN IEC 751,
klasa B

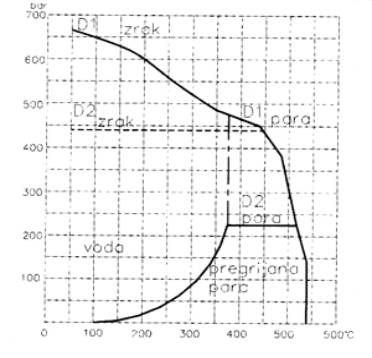

Dijagram III) Dopuštena brzina strujanja za zrak i paru:
60m/s
Opteretivnost u vodi: do 450bar i 5m/s

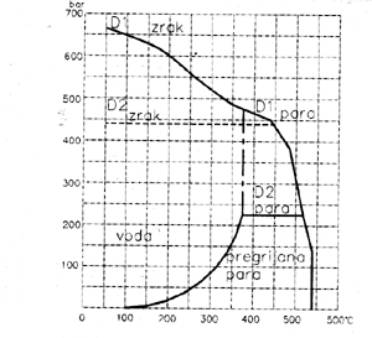

Dijagram IV) Odziv (sa zaštitnom cijevi, približno):
Zrak: v=1m/s, T50%≈3,5min
Voda: v=0,2m/s, T50%≈18s
|
Termopar |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
Fe-CuNi ø1mm |
140 |
315 |
|
|
200 |
375 |
||
|
140 |
315 |
||
|
200 |
375 |
||
|
NiCr-Ni ø1mm |
140 |
315 |
|
|
200 |
375 |

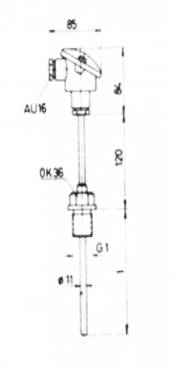

sa priključnom
glavom i vratnom cijevi
Područje primjene
Za temperature do
500°C i tlak do 100 bar
IZVEDBA
Zaštitna cijev: ø11x2
Tip: C
prema DIN 43763
Materijal: W.Nr. 1.7335 (È.7400)
Optereæenje vidi dijagram II
Priključna glava
Tip: B prema DIN 43729
Materijal: Silumin-tlačni lijev
Zaštita: IP 54 prema DIN 40050
Mjerni uložak izmjenjiv, cijev ø 6mm
Materijal: W.Nr. 1.4571 (È.4574)
Mjerni otpor: Pt 100, prema DIN IEC 751,
klasa B

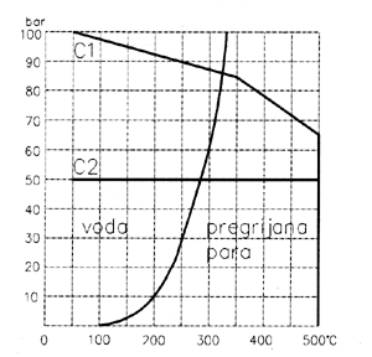

Dijagram II) Dopušteni moment kod uvrtanja: 100Nm
Dopuštena brzina strujanja za:
-
zrak: 14m/s
-
paru: 2m/s
|
Temperatura i tlak |
Termopar |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
vidi dijagram II |
Fe-CuNi ø1mm |
160 |
315 |
|
|
250 |
405 |
|||
|
160 |
315 |
|||
|
250 |
405 |
|||
|
|
||||
|
vidi dijagram II |
NiCr-Ni ø1mm |
160 |
315 |
|
|
250 |
405 |
|||

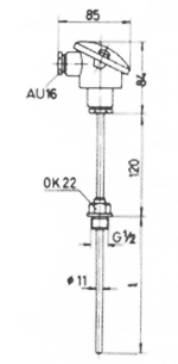

TERMOELEMENTI ZA
UVRTANJE
sa priključnom
glavom i vratnom cijevi
Područje primjene
Za temperature do
400°C i tlak do 50 bar
IZVEDBA
Zaštitna cijev
Tip: B
prema DIN 43763
Materijal: W.Nr. 1.7335 (È.7400)
Optereæenje vidi dijagram I
Priključna glava
Tip: B prema DIN 43729
Materijal: Silumin-tlačni lijev
Zaštita: IP 54 prema DIN 40050
Mjerni uložak izmjenjiv, cijev ø 6mm
Materijal: W.Nr. 1.4571 (È.4574)
Termopar: Fe-CuNi, ø1mm
NiCr-Ni, ø1mm

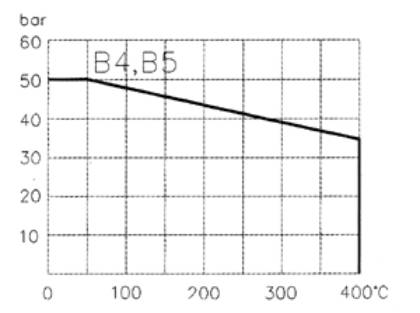

Dijagram I) Dopušteni moment kod uvrtanja: 50Nm
Dopuštena brzina strujanja za:
-
zrak: 9m/s
-
paru: 2m/s
|
Za temperature |
Termopar |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
vidi dijagram I |
Fe-CuNi ø1mm |
160 |
315 |
|
|
250 |
405 |
|||
|
160 |
315 |
|||
|
250 |
405 |
|||
|
|
||||
|
vidi dijagram I |
NiCr-Ni ø1mm |
160 |
315 |
|
|
250 |
405 |
|||
OTPORNI TERMOMETRI
OTPORNI TERMOEMETRI ZA DIMNE KANALE
sa priključnom glavom i vratnom cijevi
Područje primjene
Za temperature do 650°C
IZVEDBA
Zaštitna cijev
Tip: A prema DIN
43763, emajlirana
Materijal: Nelegirani
čelik ø15x3mm
Priključna glava
Tip: B prema DIN
43729
Materijal: Silumin-tlačni
lijev
Zaštita: IP 54 prema
DIN 40050
Prirubnica: Temper ljev (B
Tel 35)
pomična po
zaštitnoj cijevi
Mjerni uložak izmjenjiv,
cijev ø 8mm
Materijal: W.Nr. 1.4571
(È.4574)
Mjerni otpor: Pt 100,
prema DIN IEC 751,
klasa B
|
Temperatura |
Termopar |
Zaštitna cijev |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
do
400°C |
Pt100 DIN
IEC 751 (u
mj. ulošku) |
St.
35.8 (È.1214) emajlirana
ø15x3 |
500 |
525 |
|
|
710 |
535 |
||||
|
1000 |
1025 |
||||
|
1400 |
1425 |
||||
|
|
|||||
|
do
650°C |
Pt100 DIN
IEC 751 (u
mj. ulošku) |
St.
35.8 (È.1214) emajlirana ø15x3 |
500 |
525 |
|
|
710 |
535 |
||||
|
1000 |
1025 |
||||
|
1400 |
1425 |
||||
OTPORNI TERMOEMETRI ZA UVARIVANJE
sa priključnom glavom i vratnom cijevi
Područje primjene
Za temperature do 550°C i tlak do 450 bar
IZVEDBA
Zaštitna cijev
Tip: D prema DIN 43763, s koničnim
završetkom i unutarnjim navojem M18x1,5 za vratnu cijev
Materijal: W.Nr. 1.7335
(È.7400)
W.Nr. 1.7380
(È.7401)
Optereæenje vidi
dijagram III i IV
Priključna glava
Tip: B prema DIN
43729
Materijal: Silumin-tlačni
lijev
Zaštita: IP 54 prema
DIN 40050
Mjerni uložak izmjenjiv,
cijev ø 6mm
Materijal: W.Nr. 1.4571
(È.4574)
Mjerni otpor: Pt 100,
prema DIN IEC 751,
klasa B
Dijagram III) Dopuštena brzina
strujanja za zrak i paru: 60m/s
opteretivnost u vodi: do
450bar i 5m/s
Dijagram IV) Odziv (sa
zaštitnom cijevi, približno):
Zrak: v=1m/s, T50%≈3,5min
Voda: v=0,2m/s, T50%≈18s
|
Za temperature |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
do
400°C |
140 |
315 |
|
|
200 |
375 |
||
|
|
|||
|
preko
400°C |
140 |
315 |
|
|
|
200 |
375 |
|
OTPORNI TERMOEMETRI ZA UVRTANJE
sa priključnom glavom i vratnom cijevi
Područje primjene
Za temperature do 500°C i tlak do 100 bar
IZVEDBA
Zaštitna cijev: ø11x2
Tip: C prema DIN 43763
Materijal: W.Nr. 1.7335
(È.7400)
Optereæenje vidi
dijagram II
Priključna glava
Tip: B prema DIN
43729
Materijal: Silumin-tlačni
lijev
Zaštita: IP 54 prema
DIN 40050
Uvrtni dio: G 1
Mjerni uložak izmjenjiv,
cijev ø 6mm
Materijal: W.Nr. 1.4571
(È.4574)
Mjerni otpor: Pt 100,
prema DIN IEC 751,
klasa B
Dijagram II) Dopušteni moment
kod uvrtanja: 100Nm
Dopuštena brzina
strujanja za:
-
zrak: 14m/s
-
paru: 2m/s
|
Za temperature |
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
do
400°C |
160 |
315 |
|
|
250 |
405 |
||
|
|
|||
|
preko
400°C |
160 |
315 |
|
|
|
250 |
405 |
|
OTPORNI TERMOEMETRI ZA UVRTANJE
sa priključnom glavom i vratnom cijevi
Područje primjene
Za temperature do 400°C i tlak do 50 bar
IZVEDBA
Zaštitna cijev : ø11x2
Tip: B prema DIN 43763
Materijal: W.Nr. 1.4571
Optereæenje vidi
dijagram I
Priključna glava
Tip: B prema DIN
43729
Materijal: Silumin-tlačni
lijev
Zaštita: IP 54 prema
DIN 40050
Mjerni uložak izmjenjiv,
cijev ø 6mm
Materijal: W.Nr. 1.4571
(È.4574)
Mjerni otpor: Pt100
prema DIN EIC 751,
klasa B
Dijagram I) Dopušteni moment
kod uvrtanja: 50Nm
Dopuštena brzina
strujanja za:
-
zrak: 9m/s
-
paru: 2m/s
|
Nazivna dužina (mm) |
Dužina mj. uloška (mm) |
|
|
160 |
315 |
|
|
250 |
405 |
3. SONDE SA SMART PRETVARAČIMA
